Hva er arbeidsprinsippet til en LED-stripekontakt?

Hovedfunksjonen til en LED stripe-kontakt er å koble sammen flere LED-stripesegmenter, og sikre at strømmen flyter jevnt inn i hver LED-modul, og dermed opprettholde normal drift av hele belysningssystemet. Arbeidsprinsippet er basert på elektrisk ledningsevne, og gir en stabil elektrisk forbindelse mellom forskjellige LED-strimmelsegmenter gjennom metallkontakter eller loddeforbindelser, og forhindrer flimring, funksjonsfeil eller elektriske branner forårsaket av ustabil strøm eller dårlige forbindelser.

Grunnleggende struktur og arbeidsmetode for kontakten

En LED-strimmelkontakt består vanligvis av flere ledende metallkontaktpunkter og et eksternt plast- eller metallhus. De interne metallkontaktpunktene til kontakten kommer i kontakt med ledningene til LED-stripen, og leder strøm fra ett stripesegment til et annet. For de fleste stripekoblinger avhenger stabiliteten til den elektriske tilkoblingen av kvaliteten på kontaktens metallkontakter, kontaktområdet og festemetoden. Vanlige tilkoblingsmetoder inkluderer hurtigkoblinger og loddeforbindelser.

I hurtigkoblinger bruker endene av kontakten vanligvis en klemmemekanisme for å feste endene av LED-stripen. Når stripen settes inn, presses metallkontaktstykkene til kontakten mot kobbertrådene på stripen av en fjær eller presseanordning, noe som sikrer stabil strømledning. Loddede kontakter krever lodding av kontakten til ledningene til LED-stripen ved hjelp av en loddebolt og loddemateriale, for å sikre at strømmen ikke overopphetes eller kobles fra på grunn av dårlig kontakt.

Signaloverføring og strømoverføring

LED-strips overfører strøm eller signaler til hvert stripesegment gjennom kontakten. Ulike typer LED-strips krever forskjellige typer kontakter. For eksempel krever enfargede LED-striper vanligvis bare en to-pinners kontakt (positive og negative elektroder), mens RGB-striper krever flere pinner for å overføre signalene for røde, grønne og blå farger separat, samt en vanlig negativ elektrode. RGBW-strimler vil ha fire eller fem pinner, som kontrollerer henholdsvis rød, grønn, blå, hvit og en vanlig negativ terminal.

Nøyaktigheten av signaloverføring er spesielt viktig for RGB- og RGBW LED-strips, da fargene på disse stripene oppnås ved å bloge røde, grønne, blå og hvite LED-lyskilder. Koblingen må sikre at signalet for hver fargekanal sendes nøyaktig og at signalet ikke blir forstyrret eller dempet under den gjeldende overføringsprosessen.

Sikkerhetsdesign av koblinger

LED-strimmelkontakter må ha høykvalitets isolasjonsbeskyttelse og ledningsevne for å sikre stabil strømflyt uten sikkerhetsfarer som overoppheting, kortslutning eller brann. For å forhindre strømlekkasje og elektrisk sjokkulykker, bruker koblingshusets materiale vanligvis plast eller metall med utmerkede isolasjonsegenskaper, i samsvar med internasjonale elektriske sikkerhetsstandarder (som UL-sertifisering, CE-sertifisering, etc.). I tillegg er kontaktens metallkontakter spesialbehandlet for å sikre at de ikke lett oksiderer eller slites ut under høy strøm og langvarig bruk.

Hva er installasjonsmetodene for LED Strip-koblinger?

Installasjon av LED-stripe-koblinger er et avgjørende skritt for å sikre at LED-stripesystemet fungerer som det skal. Riktig installasjon sikrer ikke bare stabiliteten til den elektriske tilkoblingen, men forhindrer også effektivt elektriske problemer forårsaket av dårlige tilkoblinger (som flimring eller overoppheting av LED-stripen). Installasjonsmetodene varierer avhengig av typen LED-stripekontakt.

Installasjon av hurtigkobling

Hurtigkoblingskontakter er en vanlig gjør-det-selv-kontakt, som ikke krever lodding, noe som gjør dem ideelle for hjemmebrukere og installatører. De er enkle å bruke, krever ingen kompliserte verktøy og passer for de fleste LED-strips. Installasjonstrinnene er som følger:

• Trinn 1: Forbered verktøy og materialer: Før installasjon, klargjør LED-stripen, hurtigkoblinger, sakser eller wirekuttere og annet nødvendig verktøy.
• Trinn 2: Kutt LED-stripen: Kutt LED-stripen i passende lengder med saks, i henhold til ønsket lengde og installasjonssted. Når du skjærer, sørg for at kuttet er på linje med markeringene og ikke skjærer inn i kobbertrådene på kretskortet.
• Trinn 3: Sett inn kontakten: Sett begge ender av LED-stripen inn i kontaktens kontakter. Hurtigkoblingskontakter bruker vanligvis en klemmemekanisme; ved å trykke ned på klemanordningen på kontakten, klemmes kobbertrådene til LED-stripen godt fast, noe som sikrer stabil elektrisk kontakt.
• Trinn 4: Se etter sikker tilkobling: Etter at du har satt inn LED-stripen, dra forsiktig i stripen og kontakten for å se etter en sikker tilkobling. Pass på at kontakten ikke er løs, ellers vil det påvirke strømoverføringen og føre til elektriske feil.
• Trinn 5: Test strøm og lysstyrke: Etter installasjon kobler du til strømforsyningen og tester om LED-stripen lyser normalt. Hvis LED-stripen lyser jevnt og stabilt, er installasjonen vellykket.

Montering av loddekontakt

For applikasjoner som krever høy stabilitet og langvarig bruk, er loddede kontakter et mer pålitelig alternativ. Loddede kontakter gir sterkere elektrisk ledningsevne og holdbarhet. Installasjonstrinnene er som følger:

• Trinn 1: Forbered verktøy og materialer: Du trenger LED-stripen, loddeverktøy (som loddebolt og loddetråd) og saks.
• Trinn 2: Behandle LED Strip-porten: Bruk saks for å trimme LED-strimmelporten, fjern det overflødige beskyttende laget for å eksponere kobbertrådene.
• Trinn 3: Lodding av kontakten: Juster loddeenden av koblingen med ledningsenden på LED-stripen, varm opp koblingspunktet med en loddebolt, og påfør loddetinn for å sikre en sikker tilkobling og forhindre kalde skjøter.
• Trinn 4: Sjekke loddekvaliteten: Etter lodding, bruk et multimeter for å teste strømmen ved loddepunktet for å sikre stabil strøm og ingen kortslutninger eller dårlige kontaktproblemer.
• Trinn 5: Beskytte loddepunktet: For å forhindre oksidasjon eller kortslutning, beskytt loddepunktet med elektrisk tape eller varmekrympeslange for å sikre holdbarhet og sikkerhet.

Installasjon av vinkelkobling

Vinkelkoblinger brukes når LED-stripen skal endre retning. Installasjonstrinnene ligner på rette koblinger, med den eneste forskjellen er retningsjusteringen. Installasjonstrinnene er som følger:

• Trinn 1: Forbered verktøy og materialer: Klargjør LED-stripen, vinkelkontakten, saks eller tang osv.
• Trinn 2: Kutte LED-stripen: Klipp LED-stripen i henhold til ønsket vinkel (f.eks. 90 grader eller 180 grader).
• Trinn 3: Sette inn vinkelkontakten: Sett den kuttede LED-strimmelporten inn i vinkelkontakten, og sørg for en sikker tilkobling og at stripen er i riktig retning.
• Trinn 4: Sikre kontakten: Noen vinkelkoblinger bruker festeklemmer eller smekkmekanismer for å sikre at koblingen er sikker og forhindrer at LED-stripen sklir ut.

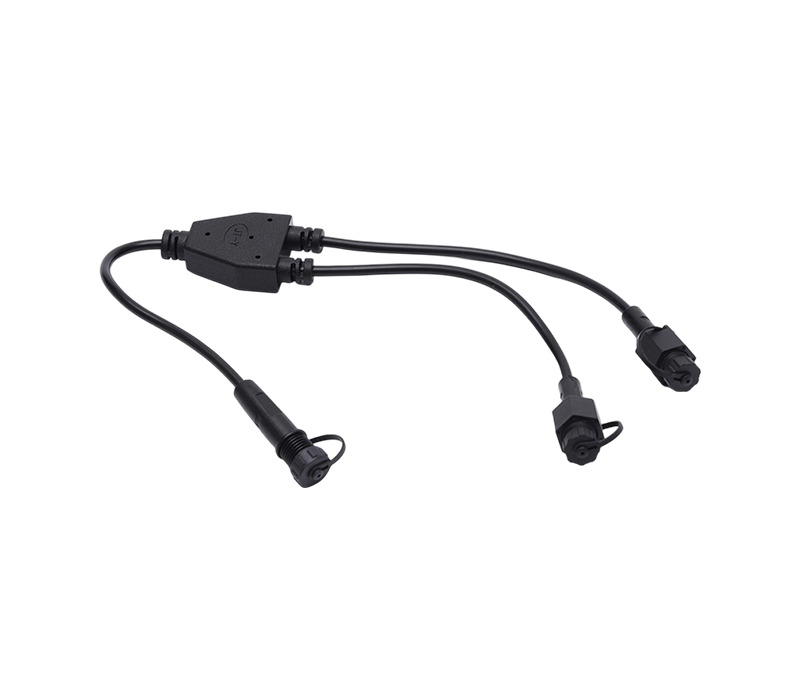

T-type og Y-type koblingsinstallasjon

T-type og Y-type kontakter brukes til å koble til flere LED-strimmelgrener. Installasjonstrinnene ligner på andre typer koblinger. Bare sørg for at hver LED-strimmelport er riktig satt inn i den tilsvarende kontakten, og test at alle tilkoblinger er stabile.

Hvordan velge riktig LED Strip-kontakt?

Å velge riktig LED-stripekontakt er et avgjørende skritt for å sikre stabile elektriske tilkoblinger og riktig drift av LED-stripen. Riktig kontakt gir ikke bare bedre elektrisk ledningsevne, men forbedrer også sikkerheten og holdbarheten til LED-stripesystemet. Når du velger en passende kontakt, bør brukere vurdere faktorer som LED-strimmelspesifikasjonene, gjeldende bæreevne, miljøkrav og enkel installasjon.

LED Strip Type og spesifikasjoner

Den viktigste faktoren når du velger en LED-stripekontakt er typen LED-stripe. Ulike typer LED-strips krever forskjellige spesifikasjoner av kontakter. For eksempel:

• Enfargede LED-striper: Disse stripene har relativt enkle elektriske krav og trenger vanligvis bare en to-pinners kontakt (positiv og negativ).
• RGB LED striper: RGB-strips krever en fire-pinners kontakt for å kontrollere rød, grønn, blå og felles jord.
• RGBW LED-strips: Disse stripene krever vanligvis en fem-pinners kontakt for å kontrollere rød, grønn, blå, hvit og bakken.

Sørg derfor for at antall pinner på kontakten samsvarer med signalkravene til LED-stripen. Hvis du velger feil type kontakt, kan det føre til at LED-stripen ikke fungerer som den skal eller viser unøyaktige farger.

Nåværende bæreevne og strømkrav

Strøm- og strømkravene til LED-stripen påvirker direkte valg av kontakt. Høyeffekt LED-strips (f.eks. høyeffekts hvite eller RGB LED-strips) krever kontakter som kan håndtere høyere strømmer; ellers kan kontakten overopphetes, svikte eller til og med bli skadet.

Når du velger, kan du beregne gjeldende behov ved å bruke følgende formel:
Strøm = Strøm / spenning
For eksempel, hvis LED-strimmeleffekten er 24 watt og spenningen er 12V, er den nødvendige strømmen:
Strøm = 24 / 12 = 2A

For LED-strips med høy effekt, sørg for at den valgte kontakten tåler den høyere strømmen for å unngå elektrisk overbelastning og overopphetingsproblemer.

Vanntett vurdering og driftsmiljø

Hvis LED-stripen brukes utendørs eller i et fuktig miljø, er det avgjørende å velge en kontakt med vanntett funksjon. Vanntette kontakter forhindrer effektivt vanninntrenging, og sikrer stabiliteten til elektriske tilkoblinger. Vanlige vanntetthetsklasser inkluderer IP65, IP67 og IP68:

• IP65: Beskytter mot vannstråler, egnet for utendørs bruk.
• IP67: Gir kortvarig vanntetting, egnet for nedsenkede miljøer.
• IP68: Kan brukes under vann i lengre perioder, egnet for ekstreme miljøer.

Ningbo TOP Electromechanical Co., Ltd.s LED Strip Connectors tilbyr en rekke vanntette klassifiseringer for å møte behovene til forskjellige miljøer, og sikrer stabil drift i utendørs, fuktige og industrielle omgivelser. Selskapet legger spesiell vekt på tetningsdesignet og vanntette ytelsen til kontaktene for å sikre holdbarhet under tøffe forhold.

Sikkerhetssertifiseringer og kvalitetsstandarder

Når du velger en LED Strip Connector, er det viktig å sikre at den er i samsvar med internasjonale standarder for elektrisk sikkerhet. Ningbo TOP Electromechanical Co., Ltd.s LED Strip Connectors har oppnådd flere internasjonale sertifiseringer, som f.eks. VDE, UL, and CE sertifiseringer. Disse sertifiseringene sikrer at produktene oppfyller strenge kvalitetskrav og sikkerhetsstandarder globalt.

For eksempel UL sertifisering er en globalt anerkjent elektrisk sikkerhetssertifisering. Produkter med UL-sertifisering oppfyller amerikanske standarder for elektrisk sikkerhet og kan forhindre risiko som elektrisk brann eller elektrisk støt. CE sertifisering betyr at produktet er i samsvar med EUs sikkerhets-, helse- og miljøstandarder, som er avgjørende for å komme inn på det europeiske markedet.

Enkel installasjon og kompatibilitet

Når du velger en LED Strip Connector, er enkel installasjon også en svært viktig faktor. Ningbo TOP Electromechanical Co., Ltd. tilbyr en rekke koblingsalternativer, inkludert hurtigkoblinger og lodde-type kontakter. Hurtigkoblinger krever ikke lodding, noe som gjør dem enklere å bruke og egnet for gjør-det-selv og ikke-profesjonell installasjon. Mens loddeforbindelser er litt mer komplekse å installere, tilbyr de høyere stabilitet og pålitelighet for langvarig bruk.

Videre er det også viktig å velge kontakter med bred kompatibilitet. For brukere som trenger å koble til LED-strips av forskjellige merker og modeller, kan valg av en svært kompatibel kontakt unngå installasjonsproblemer på grunn av uoverensstemmende størrelser eller inkompatible grensesnitt. Ningbo TOP Electromechanical Co., Ltd. sine kontakter er kompatible med mange populære LED-striper på markedet, og møter behovene til forskjellige kunder.

Selskapets fordeler og kvalitetssikring

Ningbo TOP Electromechanical Co., Ltd., i produksjon av LED-strimmelkontakter, leverer høykvalitetsprodukter til globale kunder gjennom sine automatiserte produksjonslinjer, strenge kvalitetskontrollsystem og sterke testmuligheter. Selskapets produksjonslinjer har 60 % automatisering, med en årlig produksjonskapasitet på opptil 4 millioner enheter, noe som sikrer effektiv masseproduksjon av høy kvalitet. Førstegangsutbyttegraden i viktige produksjonsfaser overstiger 99,8 %, noe som sikrer at hvert parti med produkter oppfyller strenge kvalitetsstandarder.

Som et ISO 9001-sertifisert selskap implementerer Ningbo TOP Electromechanical Co., Ltd. et omfattende sporbarhetssystem i produksjonsprosessen, som sikrer at kvaliteten på hvert koblingsprodukt er sporbar og overvåker. Selskapet har også et profesjonelt testlaboratorium og søker om mer enn 5 patenter årlig, noe som sikrer sin ledende posisjon innen produktytelse og innovasjon.

Med produkter sertifisert av over 20 internasjonale sertifiseringer over hele verden, har Ningbo TOP Electromechanical Co., Ltd.s LED-strip-koblinger fått utbredt internasjonal markedsanerkjennelse, og kommer inn i en rekke land og regioner, inkludert Europa, USA, Japan og Sør-Korea. Gjennom global markedstilgang og stabil produktkvalitet gir selskapet kunder mer effektive og sikrere elektriske tilkoblingsløsninger.
